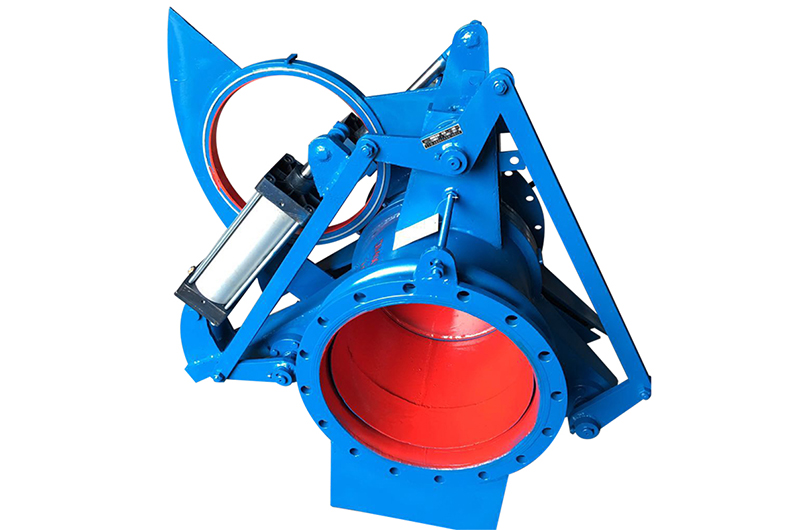

气动眼镜阀（又称气动盲板阀）是一种通过气压驱动实现管道介质隔断或导通的专用阀门，适用于有毒、易燃气体或粉尘环境的绝对密封控制。其核心特性与选型要点如下：

一、结构原理与功能设计‌

1、主体结构‌

采用‌左/右阀体+中阀体‌组合设计，通过伸缩机构与扇形阀板联动，实现盲板（关闭状态）与通孔板（开通状态）的切换。

翻板驱动机构‌：气动装置驱动翻板油缸，带动阀板旋转完成启闭动作；夹紧装置通过杠杆副确保密封面压紧。

2、密封系统‌

密封面采用‌不锈钢+橡胶密封圈‌组合，动态密封寿命可达10万次以上。

部分型号配备‌波纹管组件‌，补偿阀门动作产生的轴向位移并防止介质泄漏。

二、技术优势‌

冗余密封设计‌：通过主阀芯与辅助阀芯两级控制，磨损后仍可通过辅助阀芯维持密封精度（参考浙江奥远阀门专利技术）。

抗冲击能力‌：弹簧缓冲结构降低介质压力波动对阀板的冲击，延长使用寿命。

快速切换‌：气动驱动响应时间≤10秒，支持远程自动化控制。

维护便捷‌：三点式锁紧结构与可更换密封圈设计，允许在线维护无需拆卸管道。

三、典型应用场景‌

四、选型关键参数‌

1、介质特性‌

腐蚀性气体（如氯气）需选316L不锈钢阀体+氟橡胶密封圈。

含颗粒介质推荐波纹管防护结构，防止密封面磨损。

2、工况参数‌

压力范围‌：标准型耐压≤2.5MPa，高压场景需选强化框架结构。

温度限制‌：常规橡胶密封圈适用-20℃~120℃，高温工况需硅胶或金属密封。

3、安装要求‌

垂直安装固定，底座需支架承重以分散操作力矩。

阀体与管道轴线偏差需控制在±1.5mm以内，避免偏载导致泄漏。

五、维护与升级建议‌

1、维护周期‌

每季度检查气动元件润滑状态，密封圈每2年强制更换。

高粉尘环境每月清理阀腔积灰，防止卡阻。

2、智能化升级‌

集成PLC控制系统，实现压力传感器联锁保护（如压力异常自动闭锁）。

加装位置反馈装置，实时监控阀板开闭状态。

通过匹配密封等级、驱动方式与介质特性，气动眼镜阀可显著提升高危介质管道的安全性与控制效率。
