气动眼镜阀

气动眼镜阀又称气动扇形眼镜阀,主要由左阀体、右阀体、螺杆、闸板、密封圈、杠杆、气缸等部件组成,由底座形成刚性结构和一个支撑柱。阀门内有夹紧和松开气缸和翻板气缸。夹紧和松开气缸通过杠杆和螺杆带动左右阀体完成松开和夹紧动作,翻板气缸带动闸板完成切换动作。橡胶密封圈镶嵌在闸板上的卡箍上,眼镜阀具有耐高温、密封性能好、更换方便、使用寿命长等特点。阀门可通过单台或多台联网进行远程控制,也可在异常情况下由阀门自行手动操作。

该系列扇形盲阀与其他管道切断阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、气割性能可靠等特点。

气动眼镜阀工作原理:

气动眼镜阀由左阀体、右阀体、中阀体和连接螺钉(三个)组成。用扳手转动连接螺钉,使左右阀体完成夹紧和松开动作,利用闸板上的盲板和通孔板的位置变化,达到启闭的目的。该阀具有结构简单、重量轻、性能可靠、操作方便等特点。该阀为短结构系列,橡胶密封圈分别安装在左右阀体上。

气动眼镜阀主要性能指标:

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.40

0.225

0.15

0.075

适用温度℃

丁腈橡胶

硅橡胶

氟橡胶

<120

<250

<300

适用介质

煤气等有毒、有害、易燃气体

采用标准

连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准

主要零部件材料

阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

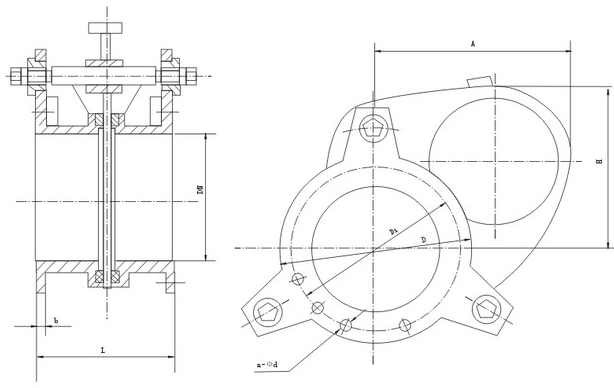

气动眼镜阀结构图

气动眼镜阀结构图
