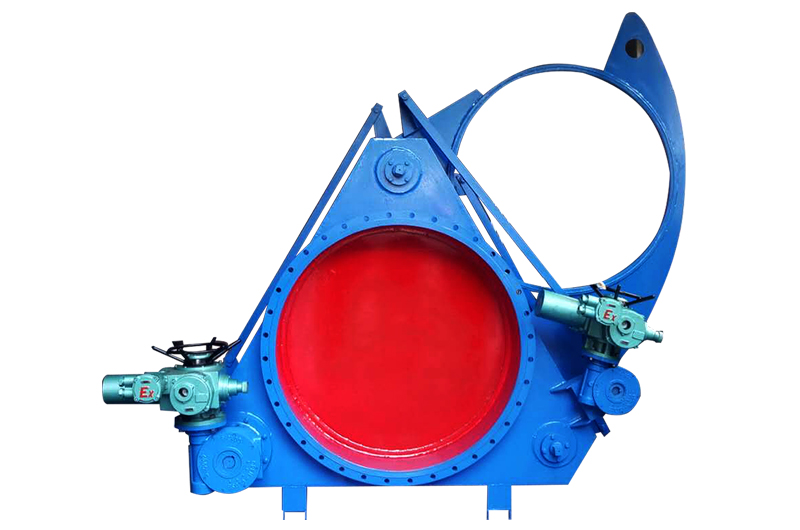

盲板阀核心部件组成

一、主体结构

1、阀体组件‌

左阀体与右阀体‌：通过螺栓连接形成刚性结构，材质多为铸钢或不锈钢，适应中高压管道需求‌。

底座与支撑柱‌：增强整体稳定性，确保阀门与管道连接牢固‌。

2、阀板（盲板）‌

扇形阀板‌：用于阻断介质流动，通常采用碳钢或不锈钢材质，部分设计含防变形结构（如专利中的盲孔圈与通孔圈组合）‌。

二、密封与传动机构

1、密封组件‌

密封圈‌：采用硅橡胶或氟橡胶材质，耐高温（≤300℃）且耐腐蚀，通常安装在阀板或阀体上‌。

波纹管补偿器‌：部分型号配置，用于补偿管道热胀冷缩对密封性的影响‌。

2、驱动装置‌

电动/气动推杆‌：控制阀板开闭，部分型号配备防爆电机或气缸，支持自动化操作‌。

丝杠副与蜗轮箱‌：手动或电液动盲板阀的核心传动部件，通过旋转丝杠实现阀体夹紧或分离‌。

三、辅助功能部件

1、夹紧机构‌

三点式锁紧装置‌：通过丝杠螺母同步压紧左右阀体，确保密封可靠，常见于电动或手动型号‌。

定位块与锁紧螺母‌：防止阀板偏移或擦伤密封圈，提升操作稳定性‌。

2、连接件与加固结构‌

中间连接板与弧板‌：用于防变形设计，增强阀板与阀体的连接强度（如专利中的第一/二中间连接板）‌。

伸缩机构‌：部分气动盲板阀配备，用于调整阀板位置以适应不同工况‌。

四、典型配置差异

手动型‌：依赖蜗轮箱和扳手操作，结构简单且维护成本低‌。

电动/气动型‌：集成驱动装置（如电动推杆、气缸），支持远程控制，适用于高危或频繁启闭场景‌。
