三通换向阀作为一种在多个工业领域广泛应用的流体控制设备，其工作原理的深入理解对于提高生产效率、确保设备安全以及优化系统流程至关重要。本文将从三通换向阀的构成、工作原理、应用领域以及维护保养等多个方面，解析这一关键组件的运作机制。

一、三通换向阀的构成

三通换向阀主要由阀体、阀板、上密封、电磁阀、气缸、过滤器以及连接轴等部件组成。阀体作为整个阀门的主体，通常由好材料制成，以确保在高温、高压及腐蚀性环境下仍能保持稳定运行。阀体内部被设计成三个通道，即进口、出口和旁通口，这三个通道通过阀板的位置变化来实现流体的灵活切换。

阀板是控制流体流向的关键部件，通过连接轴与气缸相连。气缸在电磁阀的控制下实现往复运动，进而带动阀板上下移动，控制各通道的开启与关闭。上密封则确保了阀板与阀体之间的密封性，防止流体泄漏。电磁阀作为控制系统的核心，通过接收外部信号来控制气缸的动作，实现阀门的自动换向。

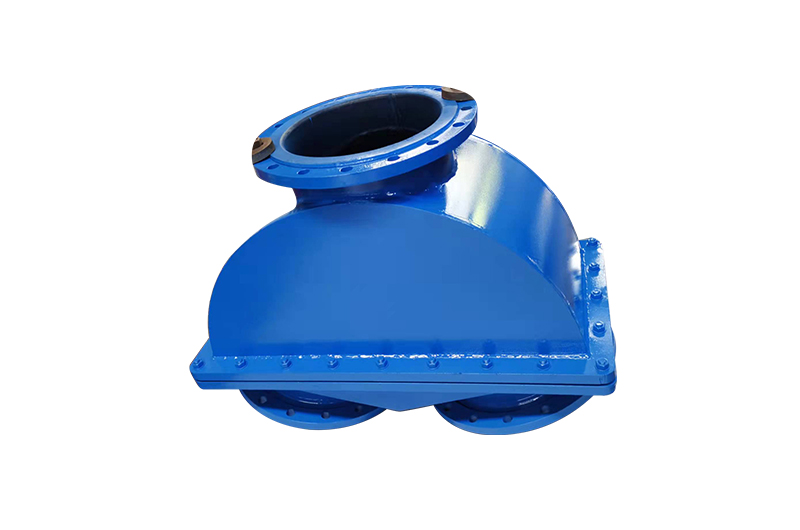

泰勒阀（三通换向阀）

二、工作原理

三通换向阀的工作原理相对直观且G效。当电磁阀接收到开启信号时，气缸开始工作，推动阀板向上或向下移动，改变流体在阀体内的流向。具体而言，当阀板处于某一位置时，流体可以从进口经阀板流向出口，此时旁通口被关闭。而当阀板移动到另一位置时，流体则可以从进口经阀板流向旁通口，出口则被关闭。通过不断地改变阀板的位置，三通换向阀能够灵活地切换流体的流向，满足不同的生产需求。

在蓄热式工业窑炉等应用场景中，三通换向阀还承担着实现空气（或燃料气）与烟气频繁切换的重要任务。通过设定一定的时间间隔，换向阀能够自动完成这一过程，从而实现蓄热体对烟气余热的J限回收，提高能源利用效率。

三、应用领域

由于其独特的结构和功能，三通换向阀被广泛应用于钢铁、冶金、化工、建材等多个行业。在钢铁厂中，它常被用于高炉煤气系统的换向控制，确保煤气与烟气的有效分离和循环利用；在冶金行业中，三通换向阀则可用于转炉煤气回收系统，提高煤气的回收率和利用率；在化工和建材领域，它则可用于各种气体处理系统，如干燥、加热、冷却等过程中的气体流向切换。

四、维护保养

三通换向阀作为高精度的检测仪器，其日常维护与保养对于确保设备的正常运转及延长使用寿命具有重要意义。首先，应定期检查阀门的密封性能，确保阀板与阀体之间的密封良好，防止流体泄漏。其次，应关注气缸和电磁阀的工作状态，确保它们能够正常响应控制信号并驱动阀板动作。此外，还应对阀门的连接部件进行检查，确保紧固螺栓等连接件没有松动或损坏。

在维护过程中，还应注意以下几点：一是定期清理阀门内部的积尘和杂质，防止它们对阀门的正常运行造成影响；二是检查并更换老化的密封材料和填料，确保阀门的密封性能；三是定期润滑阀门的运动部件，减少磨损和摩擦阻力；四是定期检查电气控制系统，确保电磁阀等电气元件能够正常工作。
