弹簧自闭式泄爆阀结构形式是怎样的?

发布日期:[2021-05-14]     点击率:

弹簧自闭式泄爆阀通常安装在钢厂转炉干式除尘器的入口和出口。弹簧自闭式泄爆阀通常在包括阀体的结构中采用三级防爆阀。阀体配有阀盘。阀盘使用锥形表面(用于平衡爆炸压力)。具有圆形边缘,在环表面和阀体之间安装一个硅橡胶密封圈,并在阀体和阀体裂缝上安装一个接触开关,以检测阀是否打开。

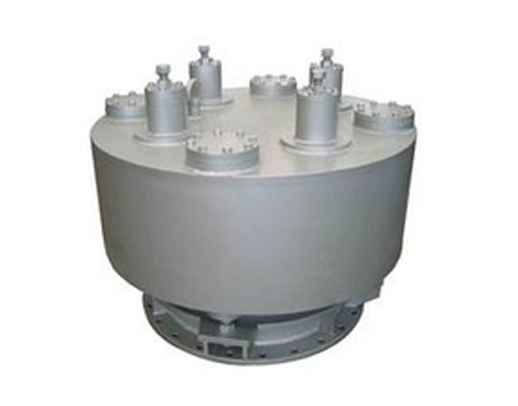

弹簧自闭式泄爆阀

弹簧自闭式泄爆阀支架通过螺母,多个一级螺旋弹簧缸,二级弹簧缸以及多个一级螺旋弹簧缸,二级弹簧固定在阀体上。

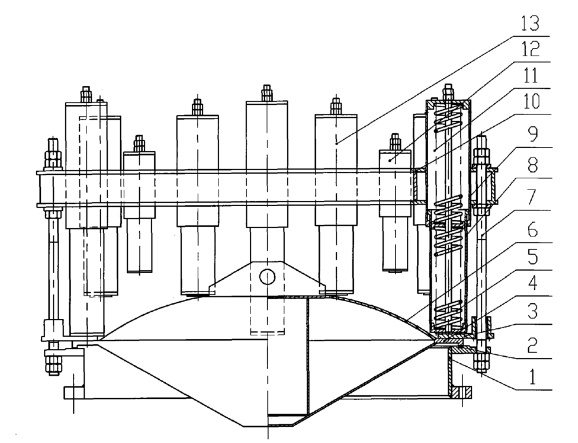

弹簧自闭式泄爆阀结构图

在三级弹簧缸的情况下,一级弹簧缸的底表面与阀盘的环形表面直接接触,并且次级弹簧缸与三级弹簧缸之间的距离为在阀阀的环形表面上的L1和L2分别大于L2、两级和两级弹簧缸由一个外套管,一个内套管和一个圆柱形螺旋弹簧组成。内套筒可以滑动。外套。圆柱形螺旋弹簧连接在外套管和内套管之间。弹簧),外套管固定在支架上。

在阀瓣端部的圆形平面外侧还固定有多个导向套,导向套的一端套在螺杆上,而两个则是缝隙配合的。
